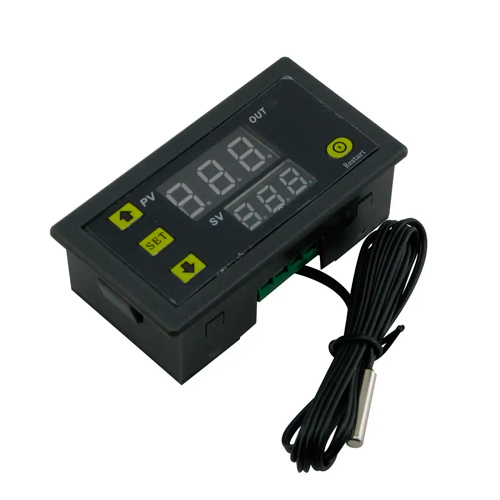

Терморегулятор W3230 для поддержания температуры на заданном уровне. Может работать в двух режимах как нагрева, так и охлаждения.
Состоит из основного блока и выносного датчика температуры NTC10K.
Питание подается на контакты VCC (фаза) и GND (ноль). Выводы реле обозначены как S1 и S2. Для включения и выключения управляемого нагревателя или охладителя на один контакт подводится необходимое питающее напряжение, а другой контакт соединяется с устройством. Нулевой провод подключается к управляемому устройству.
Настройка терморегулятора
Нажмите на кнопку SET, синий индикатор начнет мигать, после чего с помощью кнопок вверх и вниз установите требуемое значение температуры.
Длительное нажатие на кнопку SET позволит перейти в меню настройки:
P0 – выбор режима работы (охлаждение (С) / нагрев (Н))
P1 – гистерезис, разница между темп-ой включения и темп-ой выключения от 0.1 до 30 градусов
P2 – верхний предел температуры
P3 – нижний предел температуры
P4 – коррекция темп-ры, от -10 до +10 градусов
P5 – время задержки включения реле от 0 до 10 минут
P6 – сигнал превышения заданной температуры
P7 – блокировка установленных данных
P8 – заводские настройки
Кнопка Restart предназначена для включения и выключения контроллера (длительное нажатие на кнопку).
- Дисплей для отображения текущего уровня температуры (красный индикатор) и контролируемого значения (синий индикатор)
- Диапазон измерения/контроля: -50~120 °C
- Шаг измерения/контроля: 0.1 °C (в диапазоне -9.9~99.9, вне — 1 °C)
- Точность: 0.2 °C
- Частота обновления: 0.5 с
- Напряжение питания: AC 220 В
- Длина кабеля датчика: 1 м
- Длина контактов: по 10 см (красный+черный – питание регулятора, желтый+черный – увлажнитель/осушитель)
- Размер основного блока: 7.9 х 4.3 х 2.7 см
- Вес: 45 г
Важно! Не рекомендуется пропускать через реле ток более 5 А при напряжении 220 В.
